SmartScan-HE C5

Breuckmann

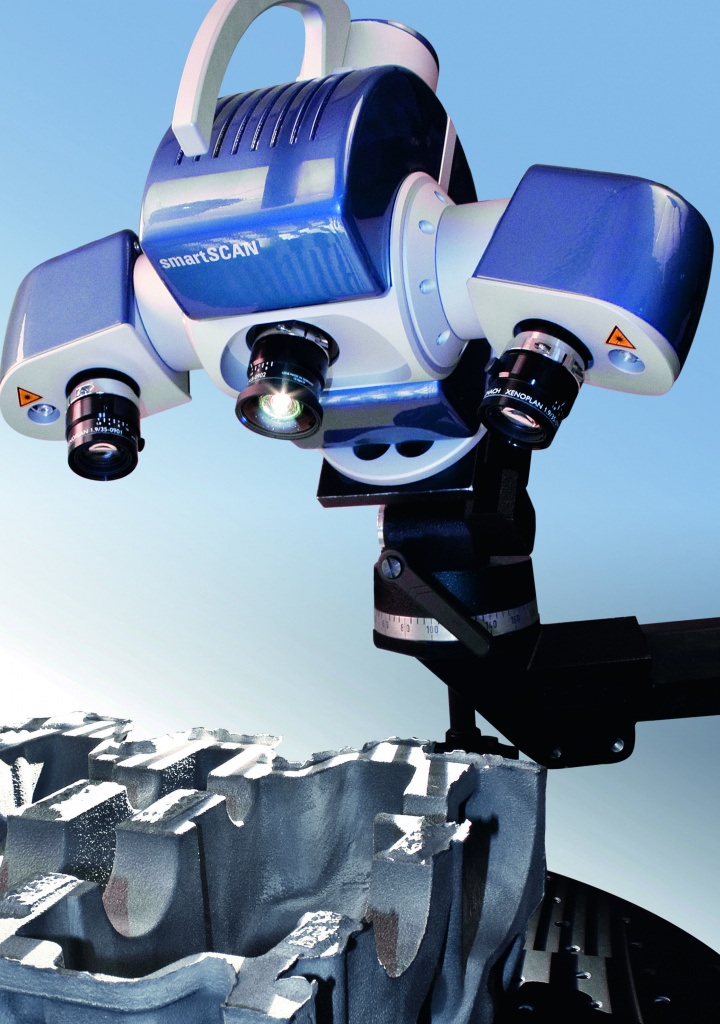

초정밀 스캐닝작업을 위한 업계 최고의 하이엔드 3D 스캐너

Smart Scan 3D 소개 브로셔

주요특징

독일 Breukmann사의 빠르고 정확한 하이엔드 스캔 장비

대상물의 크기와 형상에 영향이 적으며, 신속한 스캐닝이 가능한 장비
고해상도의 센서와 진보된 인터페이스로 높은 해상도의 데이터 획득 가능

제품개발,제품검사등의 다양한 활용분야

높은 성능과 정확도, 다양한 측정 영역을 제공함으로써 제품개발과 품질검사를 포함한 다양한 분야에 활용

Structured Light 광학식 3차원 스캐너

제품 검사 및 역설계 작업에 최적화된 고정밀도 광학식 3차원 스캐너

다양한 측정 영역

60 mm 에서 1200 mm 까지의 광범위한 측정영역외에 추가적으로 매우 작거나 큰 영역에 대해서도 별도 제작 가능 ( 25mm / 2500 mm)

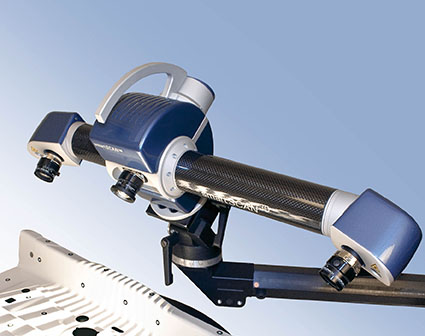

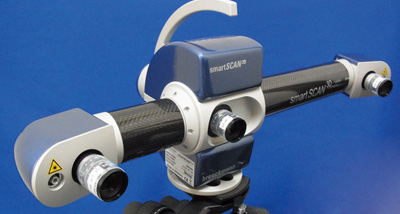

비대칭 다각도 (10도,20도,30도)에서 2 대의 카메라를 이용하여 데이터를 획득함으써 측정이 어려운 부분도 정확한 정보 수집 가능

현장의 작업에 적합한 솔루션

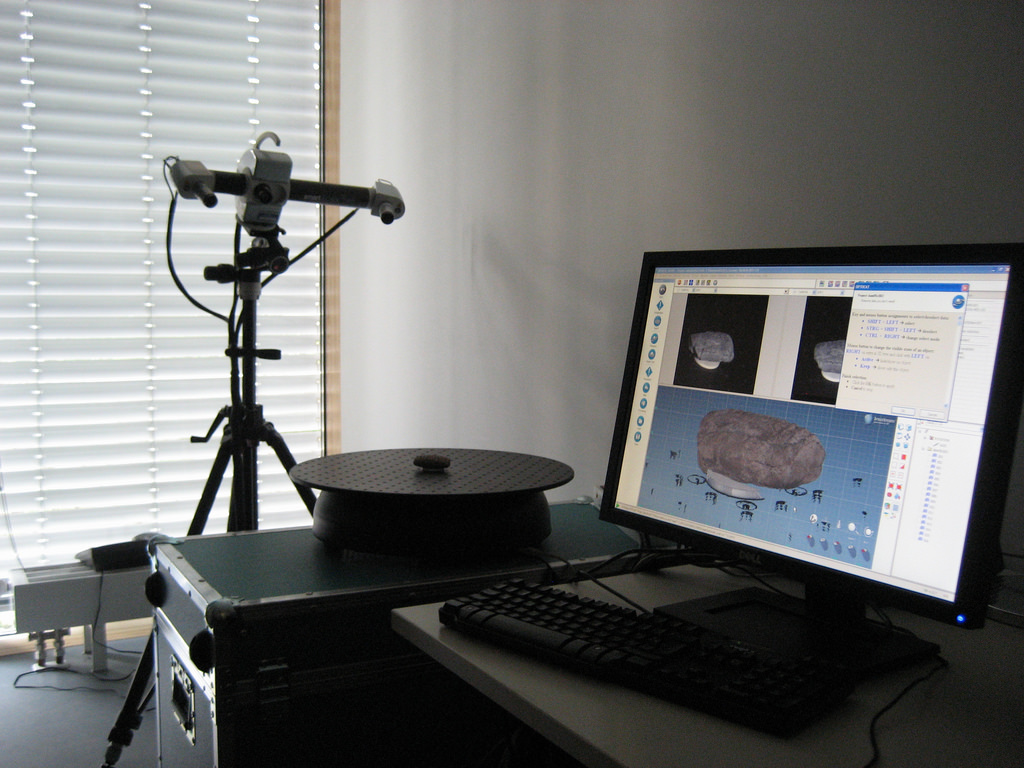

현장의 작업 처리와 속도를 높이기 위한  방법으로 회전 턴테이블과 연동이 가능

전용 처리 소프트웨어의 적용으로 스캐너를 직접제어

측정 작업 지시 처리 및 수행을 전용 소프트웨어에서 작업자가 제어 가능

주요 사양

호스트 컴퓨터:
Workstation / Workstation Professional
컴퓨터 인터페이스:
IEEE 1394B (FireWire®B) / GigE
운영체제:
Microsoft Windows 7 (64 비트 에디션)
시스템 소프트웨어:
Windows용 OPTOCAT
정밀 캘리브레이션에서 데이터 획득 및 완전한 3차원 모델링까지(인덱스 마커 사용여부와 무관)
데이터 인터페이스:
BRE, STL, PLY, VRML

센서 특징

센서 작동 원리:
미니어처 투영기술(MPT, Miniaturized Projection Technique)
카메라 최소 시야(FOV): 30 mm
카메라 최대 시야(FOV): 1,500 mm
광원: LED 백색, 녹색, 청색, 적색
센서 중량: 4.0 kg
이미지 촬영:

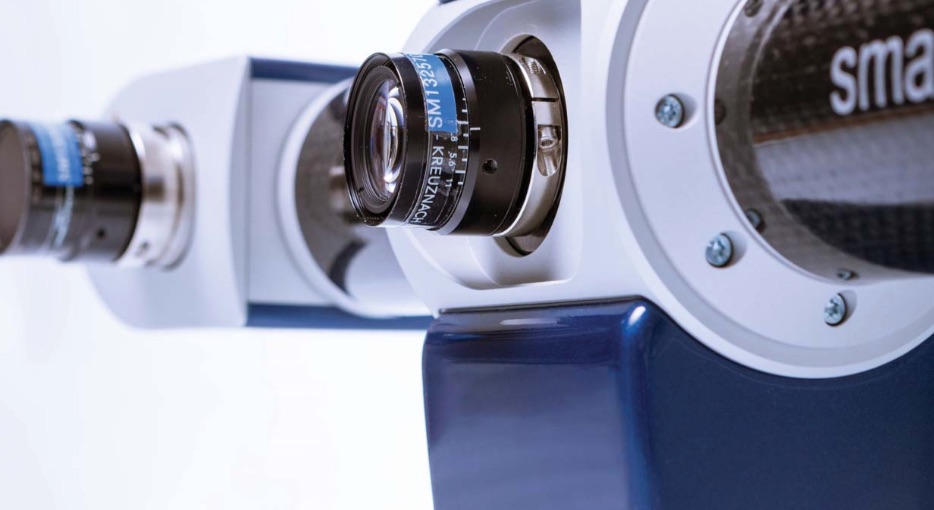

전문가용 고해상도 디지털 CCD 카메라 1-2대/2대, 흑백 또는 컬러
카메라 해상도:
0.8 – 2.0 – 4.0 – 5.0 – 8.0 메가픽셀
